| Preparados  para el futuro gracias a la tecnología de soldadura robotizada inteligente La empresa austriaca Anton Paar fabrica  aparatos de medición de alta precisión para diferentes sectores. Para ello, los  equipos de investigación, ingeniería y producción involucrados se esfuerzan por  superar los límites de lo posible. En la actualidad, AntonPaarGmbH es líder mundial en  el mercado de la medición de la densidad y la concentración, la reometría y el  análisis de CO2 disuelto. Dada la creciente escasez de trabajadores  cualificados y el aumento constante del número de piezas, se exigen soluciones  de producción inteligentes. Por ello, la empresa invirtió en una celda de  soldadura robotizada de última generación.
 Hasta ahora, todos los componentes de los dispositivos de medición y control  fabricados en Graz se soldaban a mano. Esto se debía a que usar sistemas de  soldadura robotizada para fabricar lotes pequeños, de entre 1 y 400 unidades,  parecía poco rentable. El crecimiento constante del volumen de negocio, la  escasez de mano de obra cualificada en el mercado laboral austriaco y las  innovadoras tecnologías robóticas, gracias a las cuales la soldadura  automatizada resulta económica incluso para lotes pequeños, llevaron a la  empresa de alta tecnología a invertir en un moderno sistema de soldadura  robotizada. La flexibilidad en todas las líneas, combinada con una alta  rentabilidad, fue el requisito de los especialistas en medición y control de  Anton Paar. Esta flexibilidad se refiere tanto al número, la forma, el tamaño y  el posicionamiento de los componentes, como al uso de distintos procesos de  soldadura.

 Dominik Santner, Director de Operaciones de Anton Paar GmbH, subraya: “La  escasez de trabajadores cualificados y el aumento continuo en la cantidad de  unidades fabricadas exigen nuevas soluciones en la producción. La nueva celda  de soldadura robotizada es un gran paso en la automatización de nuestra  producción. Si siguiéramos soldando manualmente nuestra tecnología de sensores  de procesos, tendríamos enormes dificultades para alcanzar las cantidades  previstas en los próximos años”.

 Soldadura autónoma y diversidad de componentes
 Desde el principio, los expertos de Anton Paar se centraron en la autonomía de  los sistemas: Una vez configurado, el sistema de soldadura debe ser capaz de  realizar una tarea completa de principio a fin de una sola vez; por ejemplo,  soldar un conjunto de componentes diferentes, como carcasas de transductores,  vigas maestras o contra enfriadores, y debe hacerlo de forma totalmente  independiente y sin la intervención de soldadores.

 Componentes con diferente forma, peso y tamaño, distintas opciones de agarre,  posicionamiento y almacenamiento, la posibilidad de utilizar dos procesos de  soldadura diferentes (TIG y MIG/MAG) en un componente, así como el uso del gas  de respaldo necesario para los cuerpos cilíndricos para proteger los  componentes. Todas estas ideas convirtieron el diseño del sistema en un reto  especial para los equipos de ingeniería y programación.

 “Buscábamos un socio fiable que fuera muy similar a nosotros en cuanto a  precisión y calidad. Alguien que nos escuchara con atención, respondiera a  nuestros deseos y propusiera soluciones sostenibles. El tipo de socio que nos  daría ventajas competitivas en los próximos años”, explica Daniel Moik,  Director del Departamento de Tecnologías de Unión. “Fronius International  cumplía estos criterios para una colaboración sostenible. En estrecha  cooperación con nuestros técnicos, el equipo de Welding Automation desarrolló  una celda de soldadura robotizada que cumplía nuestros requisitos en todas las  áreas. Además, Fronius está dispuesto a colaborar para seguir desarrollando el  sistema y adaptarlo a nuevas necesidades”.

 Fronius Pathfinder: Sinónimo de eficiencia

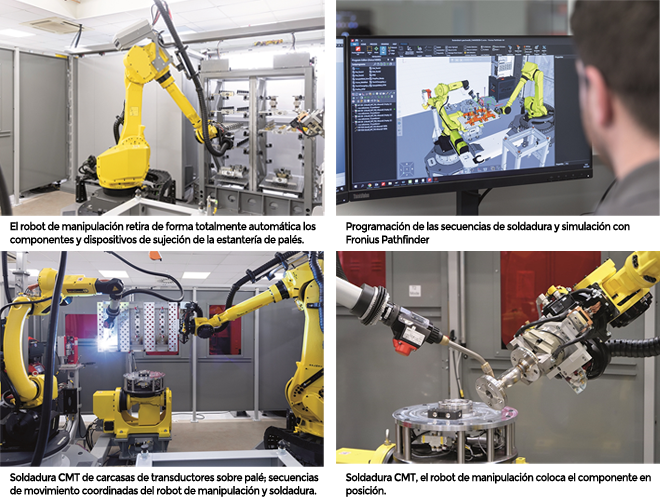

 En Anton Paar, los nuevos cordones de soldadura se programan offline (fuera del  sistema de soldadura) y no directamente en la celda, como suele ser el caso. En  lugar de detener el trabajo de soldadura en curso para programar, la soldadura  continúa, lo que aumenta la productividad. Para ello, los técnicos de soldadura  importan en el Fronius Pathfinder® los datos CAD de los componentes del aparato  de medición que se van a soldar. A continuación, se prueban diversos escenarios  de ensamblaje, se definen secuencias de soldadura y se optimizan durante el  proceso de simulación.

 Esto afecta a las trayectorias de aproximación, los ángulos de incidencia de la  antorcha, las compensaciones de la antorcha en las esquina y todas las  reorientaciones del robot de soldadura. Pathfinder detecta cuando se supera el  alcance del robot, los denominados límites de los ejes. Al corregir la  ubicación de la pieza y colocarla dentro de la longitud del brazo del robot de  soldadura, los operadores del software evitan posibles colisiones de la  antorcha con cantos de componentes desde el principio.

 Detección de errores a tiempo
 Si es necesario corregir la trayectoria, los respectivos puntos programados  pueden desplazarse cómodamente arrastrando y soltando (Drag & Drop). Si es  necesario cambiar la aproximación al componente, el soldador puede simplemente  pulsar “Reset”. A continuación, el robot virtual se desplaza a la posición de  origen para iniciar una nueva aproximación. En un caso de funcionamiento real,  se tendría que liberar el robot en un proceso que requiere mucho tiempo,  moverlo a la posición de origen mediante el control y reiniciar el proceso de  programación. Al optar por el software de programación y simulación offline  Pathfinder, los expertos de Anton Paar no solo ganan un tiempo valioso para  realizar trabajos de soldadura, sino que también identifican las fuentes de  error con antelación.

 Una vez completado un programa de soldadura en Pathfinder, se traduce al código  específico del robot de soldadura Fanuc mediante el denominado postprocesador.  A continuación, puede transferirse al equipo de soldadura mediante  transferencia de datos, por ejemplo, con una conexión LAN. Uno de los elementos  destacados que constituye una gran ayuda a la hora de planificar la producción  es la función denominada “determinación del tiempo de ciclo“, que incluye las  velocidades de soldadura, el tiempo de flujo previo de gas o el de llenado de  cráter final. En comparación con la programación realizada con el control del  robot, el uso de Pathfinder supone un ahorro de tiempo de hasta el 90 %,  dependiendo de la geometría del componente y de los requisitos de soldadura.

 Personalizado para Anton Paar
 Para soldar la gran variedad de componentes existentes, Anton Paar dispone de  flujos de trabajo personalizados, entre los que se encuentran tres flujos de  trabajo principales que ilustran la enorme flexibilidad del rango de  componentes.

        Garantizar que el sistema sepa qué debe hacer
          |

              |
 |
              | • | Flujo de trabajo 1: Los componentes se      sueldan en el posicionador de giro e inclinación. En este proceso, un palé      cargado con componentes se retira de la estantería de palés y se almacena      temporalmente en una mesa de palés. A continuación, el robot de      manipulación elige la pinza adecuada para la recogida de componentes. Hay      seis pinzas diferentes situadas en una denominada estación de pinzas. Una      vez equipado con las pinzas, el robot de manipulación recoge los      componentes y los coloca en unas fijaciones específicas para cada      componente, que ya están colocadas en la mesa giratoria inclinable. Se      retira un solo componente a la vez, se une y se vuelve a colocar en el      palé. |
              | • | Flujo de trabajo 2: Los componentes se      sueldan directamente en los palés, para lo cual el robot de manipulación      transporta los palés desde la estantería y los coloca delante del robot de      soldadura. Durante la soldadura, los robots de manipulación y de soldadura      pueden realizar movimientos coordinados entre sí y soldar geometrías de      cordones sencillas y complejas. |
              | • | Flujo de trabajo 3: Los componentes se      retiran uno a uno, el robot de manipulación los coloca en su posición y se      mueven de forma sincronizada con el robot de soldadura durante el soldeo      (movimiento coordinado). |
              |
 |  |  |
        Además de la innovadora tecnología de soldadura Fronius, los controles, la  medición del Tool Center Point (TCP), la estación de limpieza de la antorcha y  el aislamiento, el sistema de soldadura robotizada consta de siete módulos  principales que colaboran entre sí controlados por software: un robot de  manipulación, un robot de soldadura, un posicionador de giro e inclinación con  unidad de gas de respaldo, un almacén de palés con dos estanterías, una  estación de pinzas, un sistema de cambio de antorcha y una estantería de palés  dentro de la instalación. Para garantizar que dichos módulos interactúen de  forma precisa durante los ciclos de trabajo, es necesario seguir estos pasos:
 En primer lugar, los palés y los componentes se crean juntos en el panel de  control HMI-T21 RS. Este recibe cuatro datos importantes del soldador  responsable: el tipo de palé, el modelo, el número y la posición de los  componentes en el palé, por ejemplo, cuántas vigas maestras o carcasas de  transductores están en qué posición de qué palé. Si se trata de un palé  desplazado, la posición de los componentes se calcula a partir de las llamadas  distancias de desplazamiento entre los componentes, tomando el primer  componente la posición maestra. Por ejemplo, un desplazamiento puede ser de  200 mm en la coordenada y, y de +200 mm en la coordenada x.

 Los palés fabricados por Anton Paar constan de paneles perforados de un  centímetro de grosor y funcionan como un sistema enchufable. Estos se  encuentran en un almacén de palés compuesto por dos estanterías y están  diseñados para albergar cada una de las diferentes piezas de trabajo, por lo  que las posiciones de recogida y almacenamiento de cada uno de los componentes  suelen variar en función de las propiedades del componente y de la pinza del  robot de manipulación.

 El controlador del robot contiene un programa de robot jerárquicamente superior  para cada tipo de flujo de trabajo. En él se almacenan los programas de  soldadura creados con Pathfinder. Cuando se crea un palé para el flujo de  trabajo 2 (los componentes se sueldan directamente en él) en el HMI, el  software del robot filtra los programas de soldadura que correspondan, de  manera que el soldador de Anton Paar puede elegir entre todos aquellos programas  disponibles para el flujo de trabajo 2 y asignar al palé el que sea necesario.  Además, no solo es posible utilizar un único programa de soldadura, sino que  también se puede crear toda la secuencia de trabajo. Por ejemplo, en una  secuencia es posible crear primero un programa TIG para un palé, seguido de un  programa MAG (por ejemplo, CMT). En ese caso, el sistema de soldadura  robotizada ejecutaría ambos programas uno tras otro, cambiando el proceso de  soldadura automáticamente. Además, los expertos de Anton Paar pueden insertar  ciertos pasos especiales en el proceso HMI. Por ejemplo, el sistema conoce el  paso especial “Girar el componente“, que puede utilizarse entre los dos  procesos de soldadura (TIG y CMT) si es necesario.

 Si se necesita una pinza concreta para la manipulación de los palés, como se  describe en el flujo de trabajo 1, el usuario debe seleccionarla en el sistema.  Como se ha mencionado anteriormente, hay un total de seis pinzas diferentes,  todas ellas ubicadas en una estación de pinzas.

 Programación de las posiciones de agarre y almacenamiento
 La secuencia clásica de manipulación, recoger el palé, colocarlo en posición  para soldar, transportarlo de vuelta y almacenarlo, es un programa estándar y  no requiere la intervención del usuario. En lenguaje técnico, esto se denomina  función “encapsulada“, y solo requiere indicar las posiciones de agarre.

 Si se introduce un nuevo componente y este no es reconocido por ninguna de las  estaciones de almacenamiento o recogida, el proceso automático se detiene ese  punto. El soldador debe iniciar entonces un proceso de programación con el  controlador del robot, el Fanuc iPendant. Para ello, recibe instrucciones paso  a paso del software. De este modo, el sistema aprende la posición de  agarre/almacenamiento necesaria para la estación en cuestión (por ejemplo, para  el portapapeles). La posición se almacena en un registro y está disponible  inmediatamente para el proceso de manipulación; así, el proceso automático  puede continuar en la siguiente estación. Si el componente tampoco es  reconocido en la nueva estación, será necesario registrar también dicha  posición. Una vez recorridas todas las estaciones según el esquema descrito  anteriormente, el robot de manipulación transporta todos los componentes  idénticos a través del sistema de forma totalmente automática y sin  interrupciones.

 Si se han planificado siete componentes para un palé, pero solo hay tres  componentes en él, esto no supone ningún problema para el sistema, ya que se  detectará un “agarre vacío “y se pasará automáticamente a la siguiente posición  del componente.

 A medida: Función “Programar palé“
 Además de la opción estándar offset, que está especialmente indicada para los  componentes con formas sencillas, Anton Paar se fijó el objetivo de colocar  hasta 30 componentes metálicos en cualquier posición del palé. Fronius nos  permitió cumplir este objetivo creando la función “Programar palé “, que  permite programar por separado la posición de cada componente en el palé.

 “Estas dos variantes, Offset y Teach-Pallet, nos ofrecen la máxima  flexibilidad en la colocación de los componentes“, explica el Dr. Ingo  Riemenschneider, Director del Departamento de Automatización de la Producción. “No siempre tiene sentido definir las posiciones de los componentes mediante distancias  offset. Hay componentes que tenemos que fijar en distintas orientaciones debido  a sus formas complejas“.

 Preciso como el primer día, incluso tras varios meses
 Para iniciar un proceso de soldadura, los soldadores solo tienen que escanear  el número de artículo de la hoja de datos del componente con su escáner manual.

 “Si el sistema reconoce el número de artículo, el componente conocerá  también el proceso de manipulación y soldadura y lo pondrá en marcha. Todo se  controla a través del HMI-T21 RS. Para cada componente se memoriza qué pinza y  qué dispositivo se necesitan“, explica Riemenschneider. “Lo mismo ocurre  con el tiempo de purga del argón durante el respaldo y con el tiempo de  soldadura. Del mismo modo, el sistema sabe si el proceso requiere la recogida  de determinados datos y qué datos son en concreto“.

 Meses después, la celda de soldadura robotizada trabaja con la misma precisión  que el primer día y el cordón de soldadura queda perfectamente en el mismo  sitio. Esto se debe también al hecho de que Anton Paar fabrica los componentes  con una precisión de micras y los trabaja de forma ejemplar.

 Los componentes pueden girarse en múltiples ocasiones, incluso durante el  respaldo
 El posicionador basculante dispone de un paso giratorio de medios para 4 líneas  de paso, 2 para aire y 2 para argón, y puede transmitir hasta 32 señales de  entrada-salida (IO). Está hecho de plástico y ha sido fabricado por Anton Paar  mediante impresión 3D. Si se requiere respaldo, el robot de manipulación recoge  primero el dispositivo de sujeción necesario de la estantería de palés y lo  fija al manipulador con ayuda de un sistema de sujeción especial. A partir de  ese momento, se conectan tanto los conductos de ventilación para los cilindros  neumáticos como los conductos de gas para la purga con argón. Además, el  dispositivo de fijación también transmite las señales eléctricas. A  continuación, el robot de manipulación coloca los componentes y el sistema  activa la señal de sujeción. Después se pueden formar las piezas y, a continuación,  soldarlas. El sistema está diseñado para permitir girar varias veces los  componentes con un único dispositivo de fijación.

 “Para nosotros es importante que todos los procesos y propiedades  implantados en la planta sean abiertos en cuanto a su repetitividad. Que un  proceso de giro se realice una o cien veces no debe importar desde el punto de  vista del sistema. Dado que la complejidad de los componentes cambia  constantemente, junto con los expertos de Fronius nos hemos esforzado mucho  para que los procesos fueran lo menos restrictivos posible“, subraya  Riemenschneider.

 Medición de oxígeno residual por parte de Anton Paar
 Durante el respaldo en el posicionador de giro e inclinación, el oxígeno  residual en el componente se mide con Oxy 5100, un dispositivo de medición  de fabricación propia. Este mide el oxígeno disuelto en el flujo de gas sin  deriva y en tiempo real durante todo el proceso de soldadura. Normalmente, el  componente se fija entre dos secciones de tubo: por un lado, del tubo de  entrada fluye el gas de respaldo y, por el otro, donde se mide el contenido  residual de oxígeno, sale de nuevo como gas de escape. Esto sería  contraproducente para el proceso de soldadura automatizado, ya que el robot  tendría que colocar y retirar un tubo de escape para cada proceso de soldadura.  Por ello, se decidió colocar el dispositivo de medición en el tubo de entrada.  En cuanto el dispositivo informa de que se ha alcanzado el contenido de oxígeno  residual deseado, se inicia la soldadura, para lo cual se tiene en cuenta de  antemano un retraso en el tiempo de flujo del gas argón a través del  componente. Este retraso es necesario para garantizar que no se supere el  contenido de oxígeno residual requerido. El tiempo necesario hasta que el  componente se llena por completo (el retraso) se mide de forma manual en cada  uno de los componentes y se almacena en el sistema. Si vuelve el componente, el  sistema de control podrá acceder a los valores y reaccionar en consecuencia.

 Soldadura al más alto nivel
 Para los soldadores de Anton Paar era especialmente importante poder combinar  dos procesos de soldadura por componente; por ejemplo, TIG para pasadas de raíz  y MAG para el relleno. Sin embargo, la elección final del proceso de soldadura  depende de los cálculos técnicos y de la resistencia requerida por parte de  cada uno de los componentes.

 “Durante nuestras pruebas de soldadura se aclara si se utilizan procesos  especiales, como CMT (Cold Metal Transfer), PMC (Pulse Multi Control) o LSC  (Low Spatter Control). El proceso que elijamos dependerá del grosor de la pared  del componente, del tipo de cordón de soldadura, por ejemplo, en I o de  garganta, así como de la profundidad de penetración de la soldadura y de los  patrones de rectificado necesarios“, explica Moik.

 “Necesitamos unas seis o siete pruebas antes de pasar a la producción en  serie.
 Si el aporte térmico fuera demasiado elevado para las propiedades del  material, la mejor opción es, sin duda, el proceso de soldadura en frío CMT. Si  queremos aumentar la productividad incrementando la velocidad de soldadura, nos  planteamos elegir el proceso PMC. Si queremos soldar con pocas proyecciones,  una opción podría ser el LSC. Principalmente porque nos permite evitar costosos  retrabajos“.

 Los datos de soldadura se registran en el HMI. Si el soldador detecta algún  defecto durante la comprobación visual, puede comprobar el registro de datos de  soldadura para ver si se ha producido alguna desviación de los valores límite.  Cada componente se somete a una comprobación visual y uno de cada diez  componentes se somete a una inspección por líquidos penetrantes. Este  procedimiento permite detectar grietas, poros y defectos de unión de hasta  1 µm. Cada cierto tiempo se toman micrografías de las piezas metálicas  sometidas a inspección por líquidos penetrantes al final del ciclo de prueba.

 Los innovadores procesos Fronius, el concepto de sistema inteligente y flexible  al mismo tiempo y el potencial de desarrollo sostenible del sistema de  soldadura robotizado garantizan a Anton Paar soldaduras perfectas para sus  aparatos de medición de alta precisión durante años. Al mismo tiempo, los  soldadores se benefician del aumento de la seguridad y la protección de su  salud, ya que están protegidos del arco voltaico y sus humos gracias al  aislamiento y la aspiración.
 |
