Máquinas de 5 ejes para rectificado cilíndrico

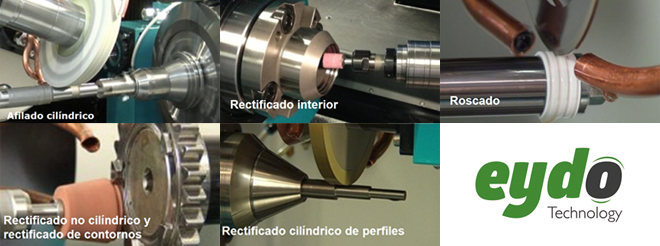

Rectificado cilíndrico exterior, rectificado cilíndrico interior, rectificado de contornos o rectificado de roscas.

Hay disponibles ciclos estandarizados con entrada de parámetros u operaciones programadas de rectificado concéntrico. Las máquinas SCHNEEBERGER de 5 ejes, representada en España por Eydo, utilizan muelas abrasivas estándar o muelas de forma reavivadas específicamente.

Rectificado cilíndrico exterior, rectificado longitudinal, rectificado en plongee, rectificado oblicuo o transversal. Todos estos procesos se pueden emplear con las muelas abrasivas ajustadas directamente en la máquina. Gracias a la medición automática muy precisa del diámetro, en un solo ciclo se puede rectificar hasta la medida final.

Los husillos de alta frecuencia de hasta 90000rpm y el concepto de 5 ejes de las máquinas SCHNEEBERGER se complementan a la perfección para llevar a cabo el rectificado interior.

Producción de roscas con paso con cálculo y ajuste de cualquier muela abrasiva. La forma de la rosca se define mediante la introducción de parámetros o, en el caso de roscas especiales, con un perfil DXF.
El rectificado de contornos puede realizarse tanto en contornos exteriores como en contornos interiores. El contorno de rectificado se transfiere a través de los datos de perfil en formato DXF o STEP al software QUINTO Qg1.

Las geometrías complejas se rectifican mediante el rectificado cilíndrico de perfiles con muelas estándar o mediante el empleo de muelas abrasivas de perfiles rectificadas directamente en la máquina.
